ВП-4М

Выключатели ВП4М предназначены для дистанционной коммутации цепей управления электроприводами задвижек трубопроводной арматуры в стационарных установках, а также для сигнализации о положении задвижек (закрыто или открыто) на предприятиях нефтяной, нефтеперерабатывающей, газовой и химической промышленности.

Выключатель позволяет осуществлять: автоматическую остановку электрического привода в крайних и промежуточных положениях запорного устройства и сигнализацию этих положений на дистанционном щите управления.

Путевые выключатели ВП-4М изготавливаются в трёх различных исполнениях:

ВП-4М-I 8оборотов - исполнение I - передаточное число редуктора 8
ВП-4М-II 44оборота - исполнение II - передаточное число редуктора 44
ВП-4М-III 240оборотов - исполнение III - передаточное число редуктора 240

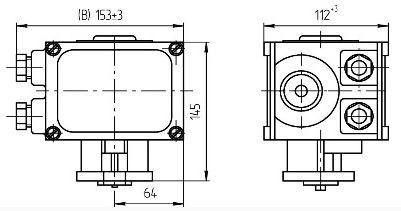

Габаритные размеры выключателя можно увидеть на рисунке ниже.



Основные технические характеристики:

Номинальное напряжение, В:
переменного тока - 380
постоянного тока - 220
Номинальный ток, А - 2,5
Условный ток короткого замыкания, А - 600
Номинальное напряжение изоляции Ui, В - 380
Частота сети, Гц     -      50 или 60
Сечение подсоединяемых жил, мм2   -    от 1,5 до 2,5
Передаточное число редуктора, об. - 8/44/240
Масса, кг             -            2.1
Степень защиты - IP54



Сортировка: orderby Количество:
ВП-4М I - 8 оборотов - блок конечных выключателей
4200.00 RUB
ВП-4М II - 44 оборота - блок конечных выключателей
4250.00 RUB
ВП-4М III - 240 оборотов - блок конечных выключателей
4250.00 RUB
