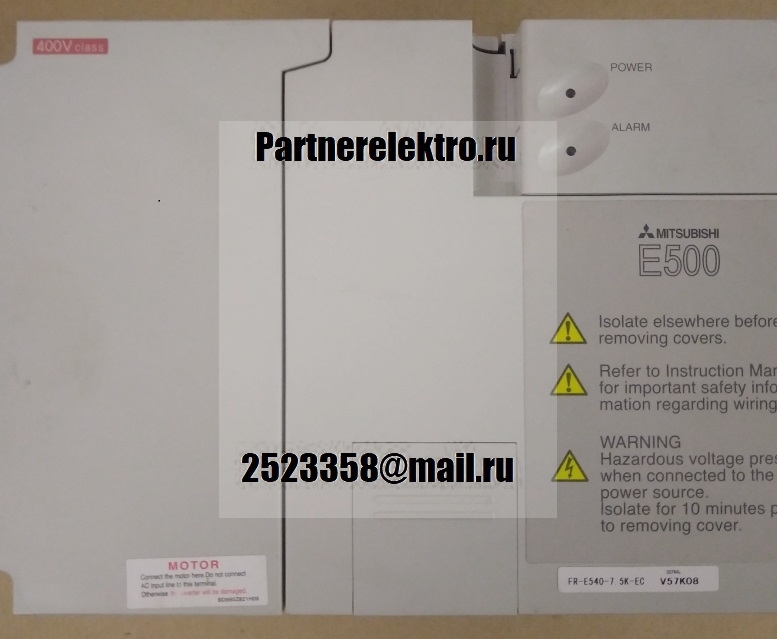

| Выход |
Номинальная мощность двигателя, кВт *1 |
7,5 |
| Номинальная мощность инвертора, кВА *2 |
13 |
| Номинальный ток, А *3 |
17 |
| Перегрузочная способность *4 |
150% от номин. мощности двигателя в течении 60с; 200% в течении 3с |
| Напряжение *5 |
3-фазное, от 0В до напряжения питания |
| Вход |
Напряжение питания |
3-фазное, 380...480В AC, -15%/+10% |
| Допустимое напряжение питания |
325...528В AC при 50/60 Гц |
| Частота напряжения питающей сети |
50/60 Гц ± 5% |
| Номинальная мощность инвертора, кВА *6 |
17 |
Общие характе-
ристики |
Способ управления |
Вольт-частотное (V/f) управление, регулирование оптимального возбуждения, векторное управление магнитным потоком или улучшенное управление векторном магнитного потока |
| Способ модуляции |
Синусоидальная ШИМ, мягкая ШИМ |
| Частота несущей ШИМ, кГц |
0,7 - 14,5 (устанавливается пользователем) |
| Диапазон выходной частоты, Гц |
0,2-400 |
| Допустимый пусковой момент |
>200 % / 0,5 Гц |
| Увеличение момента |
Ручное |
| Время разгона/замедления |
От 0,01 до 360 с, от 0,1 до 3600с (может быть установлено индивидуально для разгона и замедления |
| Характеристики разгона/замедления |
Линейная или S-образная характеристика |
| Момент торможения |
Пост. током |
Рабочая частота: 0-120 Гц, время активизации: 0-10 сек., напряжение 0-15 % (регулируется извне) |
| Защита двигателя |
Электронная тепловая защита (с регулировкой номинального тока) |
Сигналы
цепей
управ-
ления |
Сигнал задания частоты |
0-5 В DC, 0-10 В DC, 0/4-20 мА, с панели управления (блок параметризации). |
| Входные сигналы |
С помощью параметров 178...184 (присвоение функций входным клеммам) можно выбрать любые 7 сигналов из следующих:
- предуставки скорости,
- дистанционная настройка,
- контактный останов,
- выбор второй функции,
- выбор функции входа через клемму 4,
- выбор толчкового режима,
- клемма правильного ПИД-регулирования,
- сигнал завершения отпускания тормоза,
- внешний тепловой вход,
- переключение между управлением с панели управления и внешним управлением,
- переключение V/f,
- останов выходной мощности,
- выбор самоблокировки пускового сигнала,
- команда вращения вперед,
- команда вращения назад,
- сброс ошибки,
- переключение режима управления между пультом управления и сетью,
- переключение режима управления между сетью и внешним управлением,
- переключение источника команд,
- сигнал деблокировки работы преобразователя,
- блокировка работы внешнего пульта управления.
|
| Рабочие функции |
- установка максимальной и минимальной частоты,
- режим скачкообразного изменения частоты,
- выбор внешнего теплового входа,
- автоматический перезапуск после кратковременного исчезновения питания,
- предотвращение вращения в прямом / обратном направлении,
- дистанционная настройка,
- последовательное торжение,
- вторая функция,
- выбор скорости,
- контактный останов,
- контроль провисания,
- предотвращение рекуперации,
- компенсация скольжения,
- выбор режима работы,
- функция автономной автоматической настройки,
- ПИД-регулирование,
- работа во взаимодействии с ПК (RS-485).
|
| Выходные сигналы |
Рабочее состояние |
С помощью параметров 190 и 192 (присвоение функций выходным клеммам) можно выбрать из следующих:
- преобразователь в работе,
- максимальная частота достигнута,
- предупреждение о перегрузке,
- определение выходной частоты,
- предварительная сигнализация рекуперативного тормоза,
- предварительная сигнализация функции электронного термореле,
- готовность преобразователя к работе,
- определение выходного тока,
- определение нулевого тока,
- нижний предел ПИД-регулирования,
- верхний предел ПИД-регулирования,
- выход ПИД-регулирования при вращении вперед / вращении назад,
- неисправность вентилятора,
- предварительная сигнализация перегрева радиатора,
- замедление при кратковременном исчезновении питания,
- активировано ПИД-регулирование,
- прерывание выхода ПИД,
- перезапуск,
- сигнализация о сроке службы,
- контроль среднего тока,
- дистанционный выход,
- выход сигнализации,
- выход неисправности,
- выход неисправности 3,
- сигнализация таймера техобслуживания
|
| Аналоговые сигналы |
0-10 В DC |
| Защита |
Защитные функции |
- превышение тока (во время разгона, замедления или при постоянной скорости)
- перенапряжение (во время разгона, замедления или при постоянной скорости)
- термозащита преобразователя
- термозащита двигателя
- перегрев радиатора
- ошибка входной фазы
- короткое замыкание на землю на выходе при запуске
- разомкнутая фаза на выходе
- срабатывание внешней термозащиты*7
- неисправность в опциональном блоке
- ошибка параметра
- неисправность на внутренней плате
- сбой соединения с пультом управления
- количество повторных попыток*7
- ошибка центрального процессора
- неисправность тормозного транзистора
- неисправность устройства ограничения пускового тока
- ошибка коммуникации (преобразователь частоты)
- неисправность аналогового входа
- ошибка коммуникации через интерфейс USB
- ошибка при управлении тормозом*7
|
| Класс защиты |
IP 20 |
| Прочее |
Охлаждение |
Принудительное |
| Потеря мощности, Вт |
300 |
| Габаритные размеры, мм |
Ширина |
220 |
| Высота |
150 |
| Глубина |
147 |
| Вес, кг |
2 |
