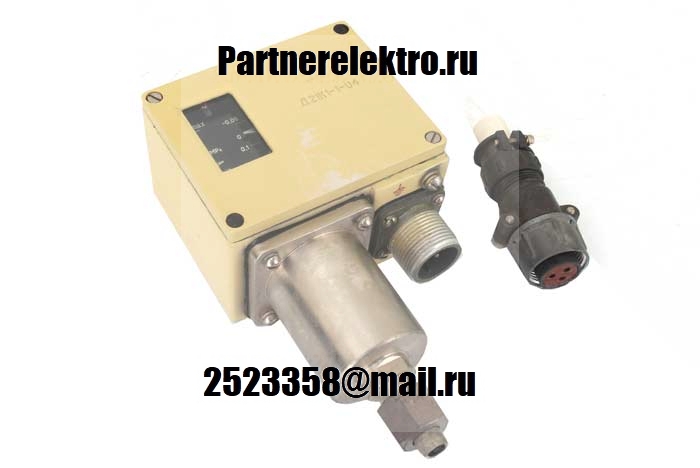

Д21К1-1-03 0,7…1,9 МПа - датчик-реле давления.
Датчик-реле давления Д-21К1 предназначен для использования в холодильных установках, а также в других системах для контроля и регулирования давления
газообразных и жидких сред (воздух, хладоны, масла и др.) с вязкостью не более 0,8Па.
Температура контролируемой среды должна быть от -50 до +60 С.
Основные характеристики прибора:
- температура окружающего воздуха - 25±10 С;
- относительная влажность от 40 до 80%, а при температуре окружающей среды свыше 30С относительная влажность не более 70%;
- атмосферное давление от 0,086 МПа (645 мм рт.ст.) до 0,106МПа (795 мм рт.ст.);
- изменения давления контролируемой среды при подходе к срабатыванию и возврату - плавное, со скоростью не более 0,3 МПа в мин.
Принцип работы прибора основан на уровновешевании силы, создаваемой давлением контролируемой среды на чувствительный элемент - сильфон силами упругих деформаций пружины и сильфона.
Изменение равновесия сил, вызванное изменением давления контролируемой среды, приводит к перемещению предаточного механизма к перебросу контактной группы прибора.
