Т21К1 - датчик температуры

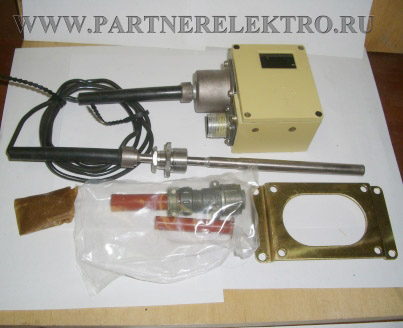

Датчик-реле температуры Т21К1-1-01-3
ТУ 25-02.200222-82

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

     1.1. Датчик-реле температуры Т21К1-1-01-3  предназначен для использования в холодильных установках, а также в других системах для контроля и регулирования температуры газообразных и жидких сред (воздух, хладоны, масла и др.), неагрессивных к меди и медным сплавам, оловянно-свинцовому, серебряным припоям, сталям.
     1.2. Датчик-реле температуры Т21К1-1-01-3 удовлетворяет тропическим условиям эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

     2.1. Значения пределов уставок, зоны возврата, основной погрешности и разброса срабатываний для датчика-реле температуры Т21К1-1-01-3 соответствуют указанным в табл. 1.

Таблица 1

     Зона возврата датчиков-реле температуры Т21К1-1-01-3 направлена в сторону повышения температуры контролируемой среды относительно уставки.
     2.2. Характеристики датчика-реле температуры Т21К1-1-01-3 по п. 2.1 обеспечиваются при следующих нормальных условиях:
     1) температура окружающего воздуха (25±10) °С;
     2) относительная влажность от 40 до 80%, а при температуре окружающей среды свыше 30 °С относительная влажность не более 70%;
     3) атмосферное давление от 0,086 МПа (645 мм рт.ст.) до 0,106 МПа (795 мм рт.ст.);
     4) изменение температуры контролируемой среды при подходе за 1 °С к срабатыванию и возврату — плавное, со скоростью не более 0,1 °С в мин;
     5) отсутствие вибрационных и ударных нагрузок, влияющих на работу датчика-реле температуры Т21К1-1-01-3;
     6) положение термобаллона ниже корпуса датчика-реле температуры Т21К1-1-01-3, донышком вниз.
     Температура окружающего воздуха и атмосферное давление, при которых настраивался датчик-реле температуры Т21К1-1-01-3 указаны в паспорте датчика-реле.
     2.3. Постоянная времени датчиков-реле температуры Т21К1-1-01-3  не превышает значений, указанных в табл. 2.

Таблица 2

      2.4. Дополнительная погрешность срабатывания датчиков-реле температуры Т21К1-1-01-3 при отклонении рабочей температуры окружающего воздуха от температуры, при которой настраивался датчик-реле, на каждые 10 °С не должна превышать ±0,2 °С.
     При повышении температуры окружающего датчик-реле температуры Т21К1-1-01-3 воздуха температура срабатывания датчиков-реле при неизменной уставке понижается, при понижении — повышается.
     2.5. Дополнительная погрешность срабатывания при отклонении атмосферного давления от давления, при котором настраивался датчик-реле температуры Т21К1-1-01-3, на каждые 13,3 • 10^-4 МПа (10 мм рт.ст.) не должна превышать: ±0,25 °С.
     При повышении атмосферного давления температура срабатывания датчиков-реле температуры Т21К1-1-01-3 при неизменной уставке повышается, при понижении — понижается.
     2.6. Дополнительная погрешность срабатывания датчиков-реле Т21К1-1-01-3, вызванная механическими воздействиями, не должна превышать ±1 °С.
     2.7. Допускается уменьшение зоны возврата, вызванное механическими воздействиями, не более чем на 0,7 от значений при нормальных условиях.
     2.8. Допускается увеличение минимального значения зоны возврата в интервале температур окружающего воздуха от минус 50 до 0°С на 0,4 от значений при нормальных условиях.
     2.9. Изоляция между электрическими выводами и винтом заземления на корпусе прибора выдерживает в течение 1 мин действие испытательного напряжения синусоидальной формы частотой 50 Гц:
     1) 1600 В при нормальных климатических условиях по п. 2.2;
     2) 960 В при температуре окружающего воздуха 50 °С и относительной влажности до 100%;
     3) 1300 В при атмосферном давлении 0,06 МПа (450 мм рт.ст.).
     2.10. Сопротивление изоляции между электрическими выводами и винтом заземления на корпусе прибора не менее:
     1)  40 МОм при нормальных климатических условиях по п. 2.2;
     2) 5 МОм при температуре окружающего воздуха 60 °С;
     3) 1 МОм при климатических условиях по п. 2.9.2.
     2.11. Датчик-реле температуры Т21К1-1-01-3 коммутирует следующие электрические нагрузки:
     1) 30 Вт постоянного тока напряжением 24, 27, .110 и 175-320 В;
     2) 150 ВА переменного тока напряжением 380 В частотой 50 или 400 Гц при cosϕ≥0,7;
     3) 300 ВА переменного тока напряжением 127 и 220 В частотой 50 или 400 Гц при cosϕ≥0,7.
     Минимальное значение коммутируемого тока 0,05 А, при этом индуктивность для постоянного тока не более 5 мГн.
     Не допускается эксплуатировать при минимальных значениях тока датчики-реле температуры Т21К1-1-01-3, которые ранее применялись для коммутации тока более 0,11 А.
     2.12. Штуцерное соединение термобаллона обеспечивает герметичность при давлении контролируемой среды до 2,5 МПа (25 кгс/см²).
     2.13. Датчик-реле температуры Т21К1-1-01-3 работоспособен при воздействии:
     1) повышенной температуры окружающей среды до 60 °С;
     2) пониженной температуры окружающей среды до минус 50 °С;
     3) относительной влажности окружающей среды до 100% при температуре до 50 °С;
     4) атмосферного давления в пределах от 0,06 (450 мм рт.ст.) до 0,15 МПа (1140 мм рт.ст.);
     5) качки амплитудой ±45° и периодами 7-16 с;
     6) длительных наклонов при максимальном угле наклона до 15° и кратковременных наклонах (до 3 мин) при максимальном угле наклона до 30°;
     7) механических ударов многократного действия с пиковым ударным ускорением до 147 м/с² (15g) и длительностью ударного ускорения 5-10 мс;
     8) механических ударов одиночного действия с пиковым ударным ускорением до 9800 м/с² (1000g) и длительностью ударного ускорения 0,5-2 мс с ложными срабатываниями в момент удара не более 20 мс;
     9) синусоидальной вибрации в диапазоне частот:
     от 5 до 100 Гц и амплитудой ускорения до 49 м/с² ( 5g);
     от 5 до 60 Гц и амплитудой ускорения до 19,6 м/с² (2g);
     10) соляного (морского) тумана.
     Примечание. Температура воздуха, окружающего корпус датчика-реле температуры Т21К1-1-01-3 должна быть выше температуры контролируемой среды не менее, чем на 5°С.
     2.14. Датчик-реле температуры Т21К1-1-01-3 работоспособен после воздействия:
     1) повышенной температуры окружающей среды до 70 °С;
     2) пониженной температуры окружающей среды до минус 60 °С;
     3) изменения температуры окружающей среды от минус 60 до плюс 70°С;
     4) атмосферных конденсированных осадков (инея и росы);
     5) пониженного атмосферного давления до 0,012 МПа (90 мм рт.ст.);
     6) повышенного избыточного наружного давления воздуха (при плавном его повышении в течение 3 мин) до 0,2 МПа (2 кгс/см²) длительностью до 4 ч;
     7) температуры контролируемой среды  - 70 °С;
     8) внешних механических воздействий но п.2.13.
     2.15. Датчик-реле температуры Т21К1-1-01-3 устойчив к воздействию:
     1) плесневых грибов;
     2) пыли и песка;
     3) брызг воды;
     4) дегазации, дезактивации и дезинфекции.
     2.16. Датчик-реле температуры Т21К1-1-01-3 имеет водозащищенное исполнение.
     2.17. Габаритные, присоединительные, монтажные размеры датчика-реле температуры Т21К1-1-01-3 соответствуют указанным на Рис. 1.
     2.18. Масса датчика-реле температуры Т21К1-1-01-3 без комплектов К2, КЗ, К10 не более 1,2 кг.
     Масса комплектов К2, КЗ, К10 не более 0,15 кг.
     2.19. Срок службы прибора — 15 лет.
     2.20. Назначенный ресурс 300000 циклов срабатываний.

КОМПЛЕКТНОСТЬ

     3.1. Комплект поставки датчика-реле температуры Т21К1-1-01-3 соответствует указанному в табл. 3.
