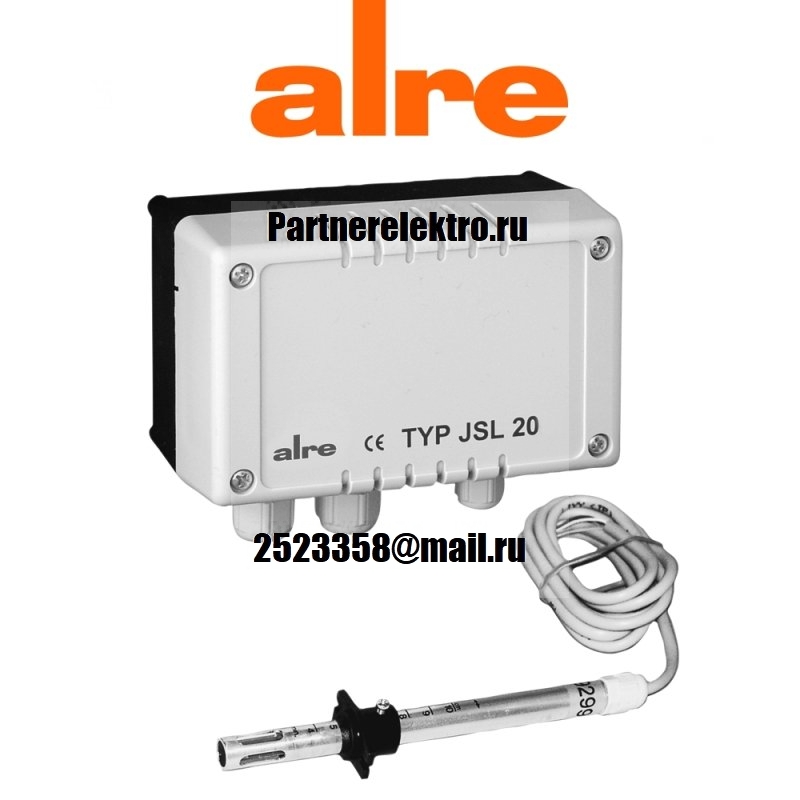

Alre Luftstromwächter JSL-20
elektronisch
Relais: 1
Sensor fest installiert: nein
Ausstattung: ohne Verriegelung
Technische Daten
Versorgung: 230 V ~, 50 Hz (24 V ~ bei JSL-20 / 24 V und JSL-21 / 24 V)
Schaltvermögen: 10 (3) A, 24 - 250 V ~, bei 24 V ~ min. 150 mA
Arbeitsbereich: 0,2 bis 10 m / s (max. Luftgeschwindigkeit = 10 m / s
Messprinzip: Heißfilmanemometer
Funktionsweise: Der Luftstrom wirkt kühlend auf einen im Fühlerrohr befindlichen erhitzten Sensor. Je höher der Luftstrom, umso größer die Sensorabkühlung. Der Einfluss der Lufttemperatur wird durch ein zweites Messelement kompensiert.
Schalt-Hysterese: 1 ... 10 %
Einschaltverzögerung: 15 ... 120 s
Abfallverzögerung: 2 ... 20 s
Kontakt: Umschalter (Relais, potentialfrei)
Schutzart: IP 65
Schutzklasse: II
Umgebungstemperatur: Fühler: - 20 ... + 100 °C,
Regler: 0 ... 60 °C
Befestigung: lageunabhängig
Farbe: grau (Unterteil RAL 7016, Oberteil RAL 7035)
Anwendung
Zur strömungsabhängigen Überwachung von Ventilatoren, Stellklappen von Befeuchtern und elektrischen Heizregistern gemäß DIN 57100, Teil 420, oder zum Einsatz in Verbindung mit DDC-Anlagen. Eine Verlängerung der Sensorkabel ist bis zu 100 m möglich.
Die Fühlerleitung darf nicht parallel mit netzspannungsführenden Leitungen verlegt werden. Kabelempfehlung: 4 x 0,75 mm2, abgeschirmt.
Achtung: Das Steuergerät und der Fühler bilden eine Einheit und sind aufeinander abgestimmt (kalibriert). Nur diese sind kompatibel. Beide tragen die gleiche Gerätenummer. Der Anschluss von Fühlern anderer Geräte ist unzulässig und führt zu Fehlfunktionen.
* zum Rückstellen (Reset) das Gerät spannungslos machen
Hinweis: Verkauf nur an Gewerbetreibende!
