Прибор постоянного контроля изоляции ПКИ-2 (пки2)предназначен для постоянного котроля электрической изоляции относительно земли всех электрически связанных элементов электрических установок трёхфазного тока с изолированной нейтралью, находящихся под напряжением (передвижных источников электрической энергии, потребителей электрической энергии, питающихся от этих источников переносных кабельных сетей) и для сигнализации о снижении сопротивления изоляции до критической величины.
Прибор ПКИ-2 применяется для работы в сетях, питаемых от генератора переменного тока напряжением 230 или 400 В.
Прибор ПКИ-2 предназначен для работы в условиях умеренного климата (температура от минус 40 до плюс 50 градусов по Цельсию, относительная влажность до 98 % при температуре плюс 25 градусов и высота над уровнем моря до 1000 м).

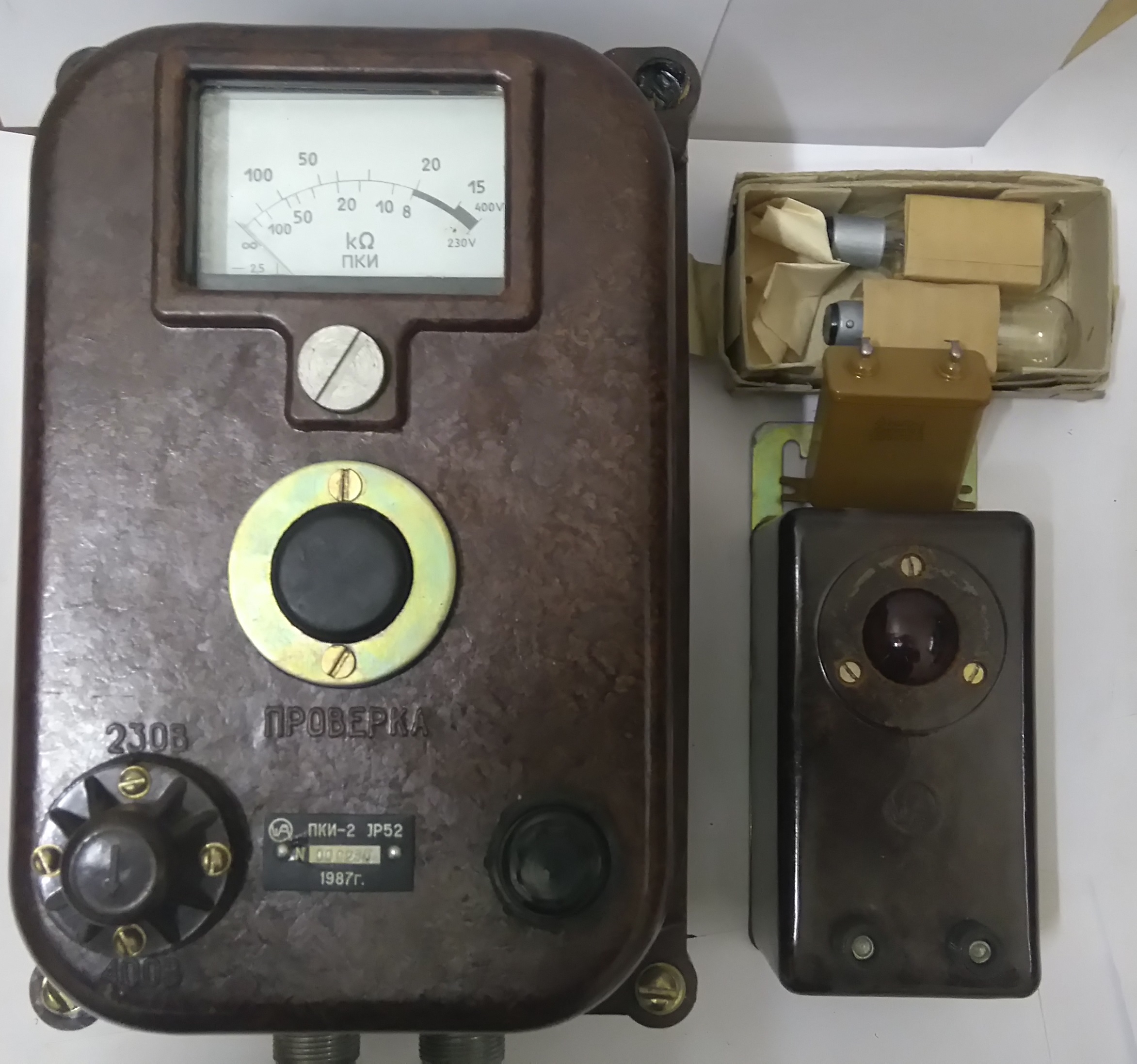

Комплектность прибора на фото
Основные технические характеристики прибора ПКИ-2(ПКИ2):
Род тока котролируемой установки - переменный, трёхфазный, с частотой 50 Гц.
Номинальное напряжение генератора контролируемой трёхфазной сети в 230 или 400 В.
Потребляемая мощность: не более 30 В*А.
Суммарное сопротивление однофазной утечки (сумма сопротивления изоляции относительно земли и сопротивления растекания заземлителя, принимаемого не более 700 Ом), при котором срабатывает прибор, контролирующий сеть с линейным напряжением:
230 В - от 10 до 16 кОм;
400 В - от 17,5 до 22 кОм.
Разброс величин сопротивлений в различных фазах не должен превышать 25 % от среднего значения, при этом среднее значение не должно выходить за пределы, указанные выше.
Срабатывание прибора сопровождается световым сигналом.
Прибор устойчиво работает при колебаниях напряжения контролируемой сети - от 0,9 до 1,05 номинального значения.
