Изделие 2017 года производства.
и складского хранения СССР
Полное описание РП14

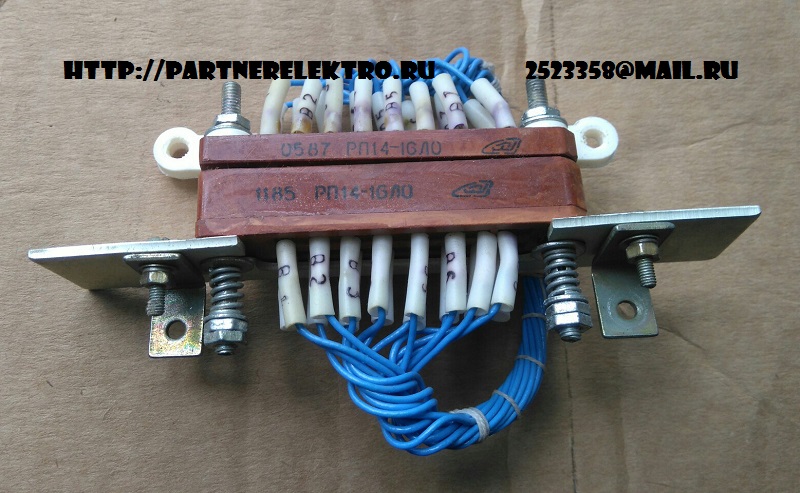

Соединители электрические прямоугольные РП14
Также это изделие может называться: РП 14, РП-14, rp14, rp 14, rp-14.
РП14 соединители электрические прямоугольные предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.
Условные обозначения:
Вилка (Розетка) РП14-5(10,16, 30)-ЛО-5-В, где:
РП - соединитель ручного сочленения (расчленения).
14 - порядковый номер разработки.
Также существует соединитель - РП14А.
5, 10, 16, 30 - количество контактов.
Л - наличие ловителя (направляющих штырей, втулок).
О - облегченный вариант изолятора.
Покрытие контактов:
- 5 - химическое окисное пассивное;
- отсутствие буквы и цифры - серебро.
Климатическое исполнение:
- В - всеклиматическое;
- отсутствие буквы - умеренный и холодный климат (УХЛ).
EC3.656.015 ТУ, бРО.364.024. ТУ - обозначение технических условий.
Пример: разъём РП14-5-Л.
Это значит: соединитель типа РП14 - соединитель ручного сочленения (расчленения) (РП), 14 порядковый номер разработки (14), 5 контактов (5), наличие ловителя (Л), покрытие контактов серебром (отсутствие буквы), климатическое исполнение УХЛ (отсутствие буквы).
Варианты исполнения изделий вилки, розетки РП14 в зависимости от вида приёмки:
- ОТК - отдел технического контроля;
- ОС - особо стойкие (особо стабильные);
- ПЗ - приемка заказчика;
- ВП - военная приемка.
Розетки и вилки РП14 которые есть в наличии на нашем складе:
|
РП14-5
|
РП14-10
|
РП14-16
|
РП14-30
|
|
РП14-5-5
|
РП14-10-5
|
РП14-16-5
|
РП14-30-5
|
|
РП14-5-В
|
РП14-10-В
|
РП14-16-В
|
РП14-30-В
|
|
РП14-5Л
|
РП14-10Л
|
РП14-16Л
|
РП14-30Л
|
|
РП14-5Л-5
|
РП14-10Л-5
|
РП14-16Л-5
|
РП14-30Л-5
|
|
РП14-5Л-В
|
РП14-10Л-В
|
РП14-16Л-В
|
РП14-30Л-В
|
|
РП14-5ЛО
|
РП14-10ЛО
|
РП14-16ЛО
|
РП14-30ЛО
|
|
РП14-5ЛО-5
|
РП14-10ЛО-5
|
РП14-16ЛО-5
|
РП14-30ЛО-5
|
|
РП14-5ЛО-В
|
РП14-10ЛО-В
|
РП14-16ЛО-В
|
РП14-30ЛО-В
|
Технические характеристики РП14:
Рабочий ток на каждый контакт соединителя при его равномерной нагрузке - 5 А.
Максимальное рабочее напряжение - 800 В.
Сопротивление контактов - не более 3 мОм.
Сопротивление изоляции - не менее 5000 МОм.
Электрическая прочность изоляции - не менее 2550 В.
Шаг между контактами - 5,5 мм.
Шаг между рядами - 13 мм.
Число сочленений-расчленений - 3000.
Гамма-процентная минимальная наработка - не менее 7000 ч.
Гамма-процентный срок сохраняемости при покрытии контактов химическим пассивированием - 6 лет.
Гамма-процентный срок сохраняемости при покрытии контактов серебром - 15 лет.
Вилки и розетки РП14 имеют направляющие элементы-ловители, изготовляются в пылебрызгозащитных корпусах.
Соединители используются для внутреннего монтажа.
Разъёмы РП14 встречаются также под такими названиями:
|
РП145
|
РП1410
|
РП1414
|
РП1430
|
|
РП14-55
|
РП14-105
|
РП14-145
|
РП14-305
|
|
РП14-5В
|
РП14-10В
|
РП14-14В
|
РП14-30В
|
|
РП14-5 Л
|
РП14-10 Л
|
РП14-14 Л
|
РП14-30 Л
|
|
РП14-5Л 5
|
РП14-10Л 5
|
РП14-14Л 5
|
РП14-30Л 5
|
|
РП14-5ЛВ
|
РП14-10ЛВ
|
РП14-14ЛВ
|
РП14-30ЛВ
|
|
РП14-5Л О
|
РП14-10Л О
|
РП14-14Л О
|
РП14-30Л О
|
|
РП14-5ЛО5
|
РП14-10ЛО5
|
РП14-14ЛО5
|
РП14-30ЛО5
|
|
РП14-5ЛО В
|
РП14-10ЛО В
|
РП14-14ЛО В
|
РП14-30ЛО В
|
Условия эксплуатации:
Температура окружающей среды при эксплуатации - от -60° С до +125° С.
Повышенная влажность воздуха при +35° С - до 98%.
Пониженное рабочее атмосферное давление для РП14 - 10-12 мм рт. ст.
Многократные удары с пиковым ударным ускорением - не более 350 м/с2.
Повышенная влажность воздуха при +35° С - 98%.
Синусоидальная вибрация:
- с ускорением - 100 м/с2 - от 1 Гц до 200 Гц;
- с амплитудой ускорением - 50 м/с2 - от 1 Гц до 2000 Гц.
