Элемент кулачковый серии КЭ-42 (ТИБЛ.685112.008 ПС) необходим для переключений в низковольтной цепи управления, которая связана с разрывом незначительных токов. Он имеет в своей конструкции подвижный контакт мостикового типа. Элементы КЭ-42 используются для выключения и включения цепей управления различных тяговых приводов и это комплектующие изделия в кулачковых командоконтроллерах, реостатных контроллерах, переключателях положений и линейных контакторах. Кулачковым элементом КЭ42 называют коммутационный прибор, который приводится в действие кулачковой шайбой. Все они используются в коммутационных групповых аппаратах с электромеханическим, электропневматическим или ручным приводом.

Используется КЭ42 в реостатных контроллерах ЭКГ-39Б, реверсорах ПР-772Д, переключателях положений ПКГ-761Д с электропневматическим приводом.

Кулачковый контактор КЭ42 (элемент кулачковый) - устройство и принцип работы

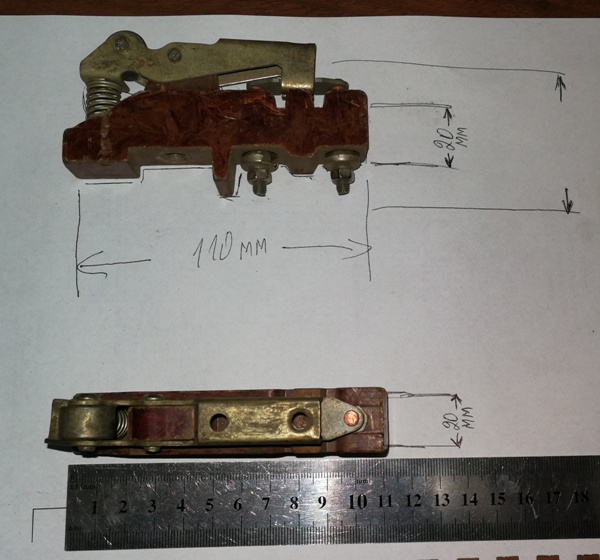

Кулачковый элемент типа КЭ-42 (ТИБЛ.685112.008 ПС) имеет в своей конструкции один мостиковый контакт, который выполнен в виде контактного мостика с серебросодержащими напайками, а так же двух контактных болтов на контактной поверхности которых так же расположены напайки. Контактные болты крепятся в изоляторе, а сам мостик устанавливается в свободном положении в штампованное окно рычага неподвижного контакта. Закрепляется данный мостик в окне специальной притирающей пружиной.

Рычаг подвижного контакта элемента КЭ42 вращается в оси которая установлена во втулку выступа изолятора. Хвостовик данного рычага имеет упор, на который в свою очередь воздействует выключающая пружина, которая упирается своим вторым концом в цилиндрический проем изолятора (основания). В результате этого контакты замкнуты постоянно. На хвостовике рычага присутствует включающий ролик. В то время когда кулачковая шайба своим выступом воздействует на включающий ролик, контакты элемента кулачкового КЭ-42 размыкаются.

Технические характеристики элемента кулачкового КЭ42:

Смещение осевое контакта подвижного относительно неподвижного: max 2,0 мм;
Конечное контактное нажатие на мостик: min 2,25±0,3 Н (кг/с);
Величина раствора контактов: 13±3 мм;
Величина провала контактов: 2,0 мм;
Содержание серебра: 1,2 г.;
Кол-во контактов КЭ-42: 1 подвижный и 2 неподвижных;
Вес изделия: 0,156 кг.
