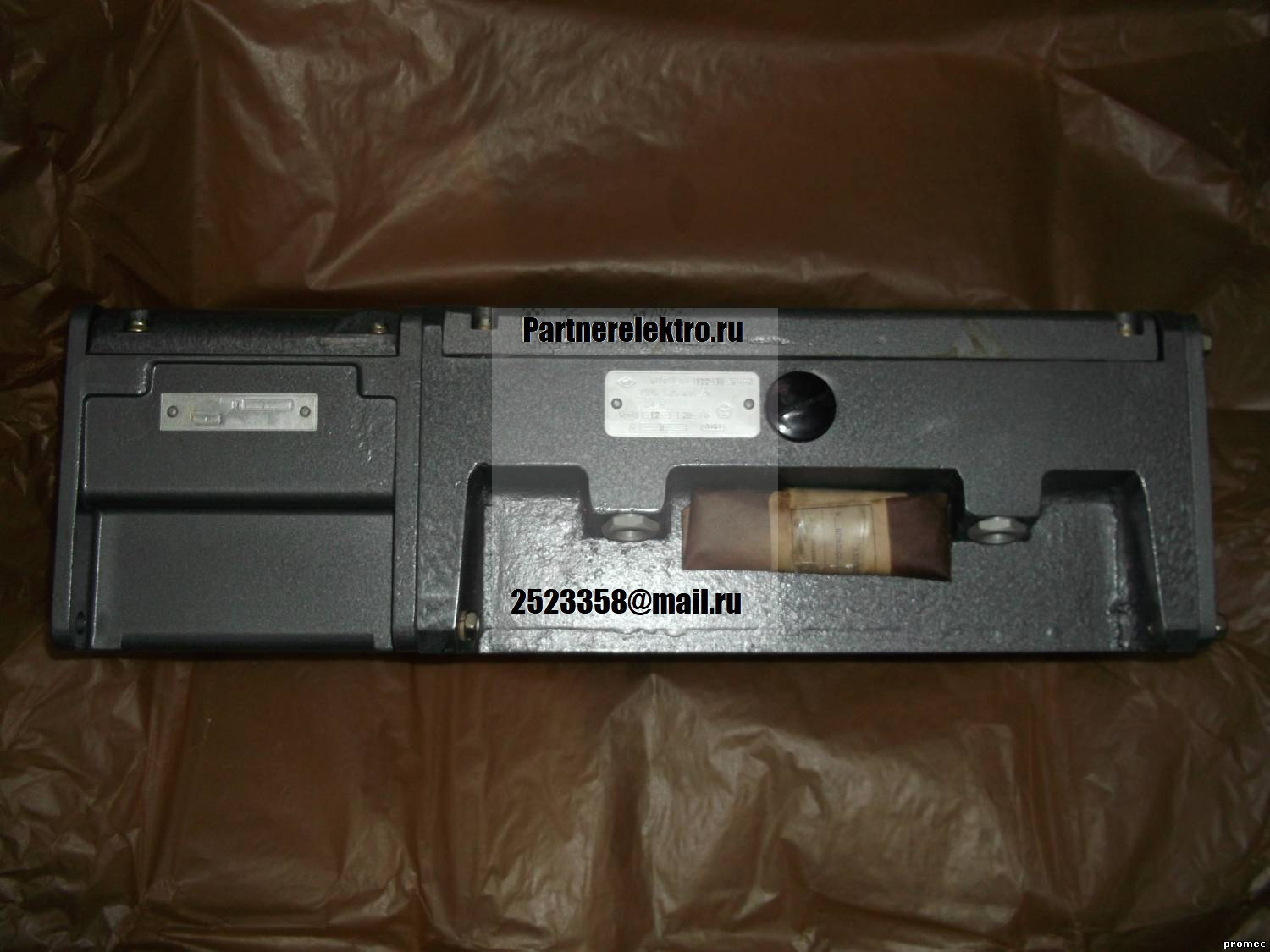

Структура условного обозначения выключателя
ВПФ --- выключатель путевой фотоэлектронный.
11 --- обозначение номера серии.
01 --- условное обозначение номинального тока нагрузки 100 мА.
ХХ --- обозначение числа коммутируемых цепей.

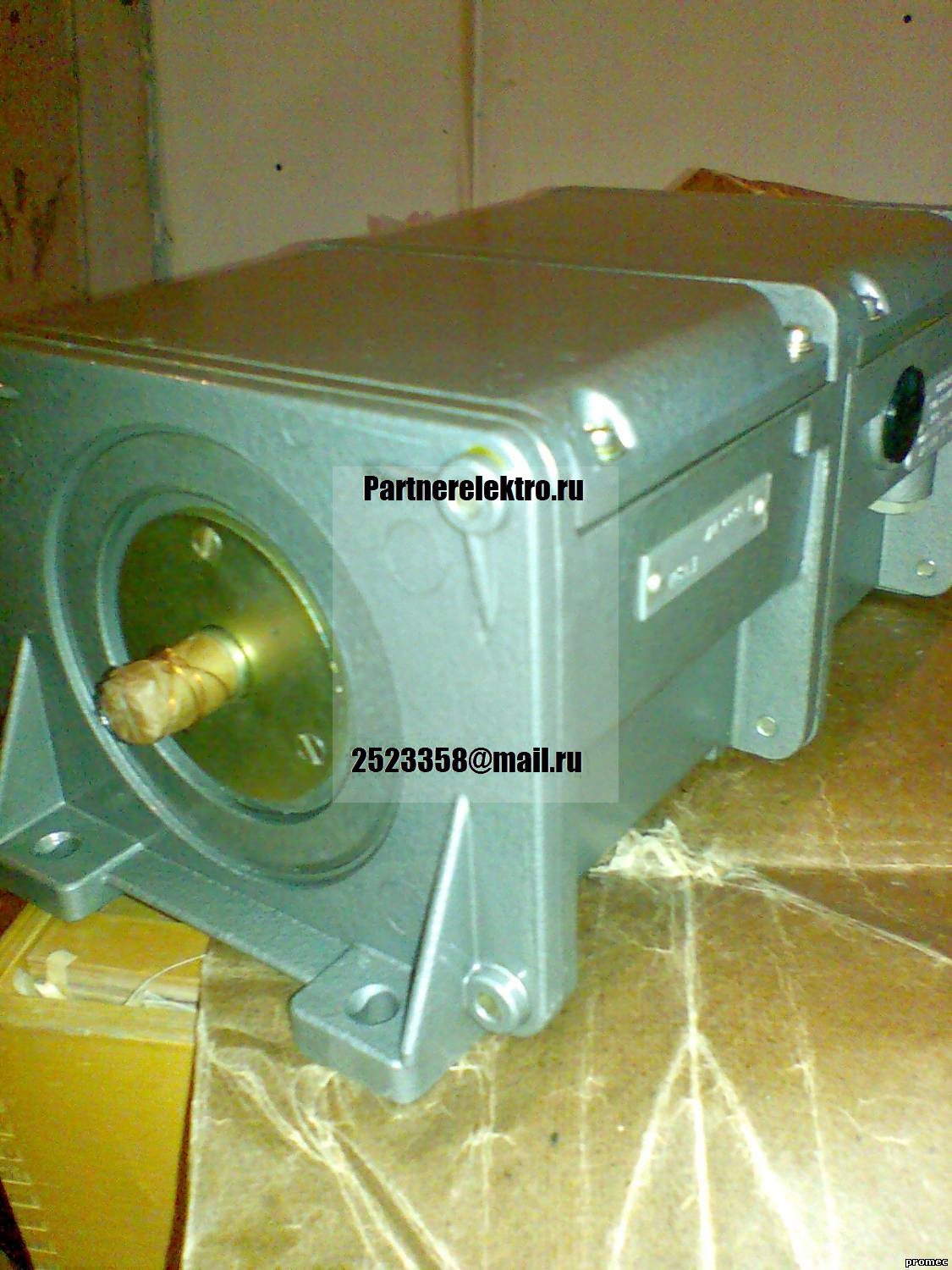

2 --- условное обозначение приводного элемента
(вал с переключающими дисками).
Х --- условное обозначение способа крепления выключателя:
1 – основное;
4 – торцевое.

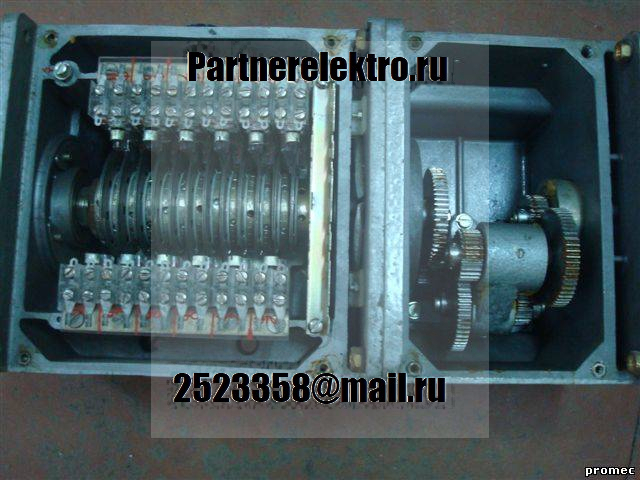

Х --- условное обозначение наличия редуктора, числа коммутационных
элементов (КЭ):
0 - один модуль КЭ, без редуктора;
1 - один модуль КЭ, с редуктором;
4 – два модуля КЭ, без редуктора;
5 – два модуля КЭ, с редуктором.
Х --- условное обозначение наличия датчика импульсов ПДФ-3МВ:
0 – без датчика;
1 – с датчиком на 600 импульсов на один оборот вала.
54 --- обозначение степени защиты по ГОСТ 14255-80 (без букв IP).
Х --- климатическое исполнение по ГОСТ 15150-69 (У; Т).
2 --- категория размещения по ГОСТ 15150-69.
Х --- полярность выходного сигнала:
«+» - положительная; «–» - отрицательная.
| № пп |
Типоисполнение выключателя |
|
| 1 |
ВПФ11-01-062100 (один модуль КЭ на 6 цепей; без модуля редуктора)
 |
|
| 2 |
ВПФ11-01-062400 (один модуль КЭ на 6 цепей; без модуля редуктора)
 |
|
| 3 |
ВПФ11-01-062101 (один модуль КЭ на 6 цепей; без модуля редуктора; с датчиком ПДФ-3МВ) |
|
| 4 |
ВПФ11-01-062401 (один модуль КЭ на 6 цепей; без модуля редуктора; с датчиком ПДФ-3МВ) |
|
| 5 |
ВПФ11-01-062110 (один модуль КЭ на 6 цепей; с модулем редуктора)
 |
|
| 6 |
ВПФ11-01-062410 (один модуль КЭ на 6 цепей; с модулем редуктора) |
|
| 7 |
ВПФ11-01-062111 (один модуль КЭ на 6 цепей; с модулем редуктора; с датчиком ПДФ-3МВ) |
|
| 8 |
ВПФ11-01-062411 (один модуль КЭ на 6 цепей; с модулем редуктора; с датчиком ПДФ-3МВ) |
|
| 9 |

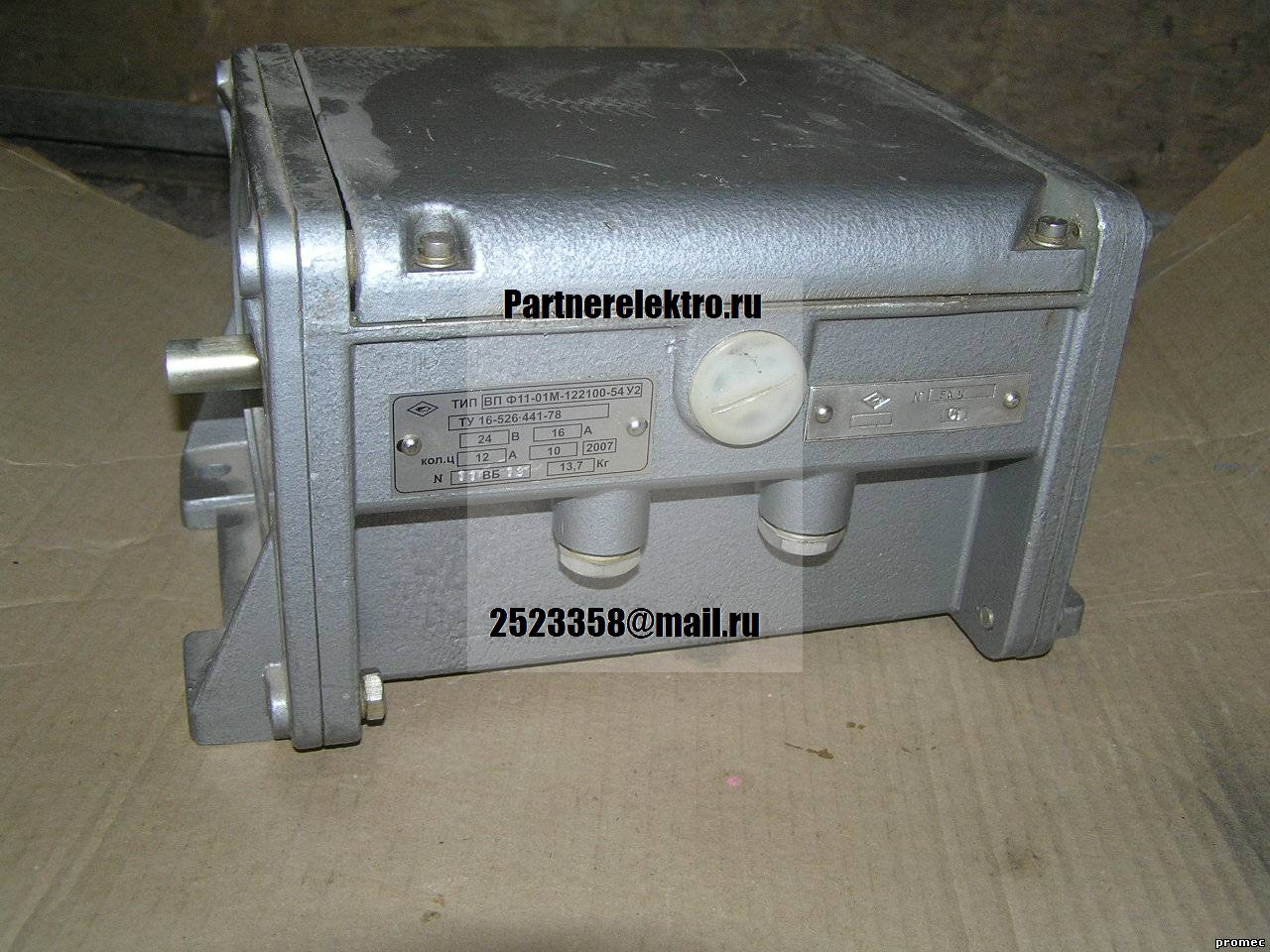

ВПФ11-01-122100 (один модуль КЭ на 12 цепей; без модуля редуктора)
 |
|
| 10 |
ВПФ11-01-122400 (один модуль КЭ на 12 цепей; без модуля редуктора) |
|
| 11 |
ВПФ11-01-122101 (один модуль КЭ на 12 цепей; с датчиком ПДФ-3МВ) |
|
| 12 |
ВПФ11-01-122401 (один модуль КЭ на 12 цепей; с датчиком ПДФ-3МВ) |
|
| 13 |
ВПФ11-01-122110 (один модуль КЭ на 12 цепей; с модулем редуктора) |
|
| 14 |
ВПФ11-01-122410 (один модуль КЭ на 12 цепей; с модулем редуктора)
 |
|
| 15 |
ВПФ11-01-122111 (один модуль КЭ на 12 цепей; с модулем редуктора; с датчиком ПДФ-3МВ)
  |
|
| 16 |
ВПФ11-01-122411 (один модуль КЭ на 12 цепей; с модулем редуктора; с датчиком ПДФ-3МВ) |
|
| 17 |
ВПФ11-01-182140 |
|
| 18 |
ВПФ11-01-182440 |
договорная |
| 19 |
ВПФ11-01-182141 |
договорная |
| 20 |
ВПФ11-01-185441 |
договорная |
| 21 |
ВПФ11-01-182150 |
договорная |
| 22 |
ВПФ11-01-182450 |
договорная |
| 23 |
ВПФ11-01-182151 |
договорная |
| 24 |
ВПФ11-01-182451 |
договорная |
| 25 |
ВПФ11-01-242140 |
договорная |
| 26 |
ВПФ11-01-242440 |
договорная |
| 27 |
ВПФ11-01-242141 |
договорная |
| 28 |
ВПФ11-01-242441 |
договорная |
| 29 |
ВПФ11-01-242150 |
договорная |
| 30 |
ВПФ11-01-242450 |
договорная |
| 31 |
ВПФ11-01-242151 |
договорная |
| 32 |
ВПФ11-01-242451 |
договорная |
| 33 |
Коммутационный элемент ВПФ12-01-0135 54 У2
 |
|
