АЕ2036ММ Автоматические выключатели

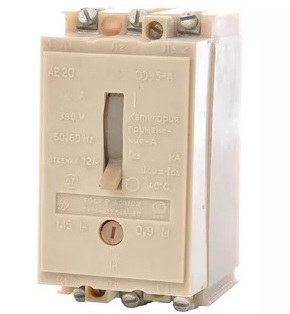

АЕ2036ММ автоматический выключатель.

Трёхполюсные автоматические выключатели типа АЕ 2036ММ предназначены для защиты от токов перегрузки и

токов короткого замыкания, для проведения тока в нормальном режиме в электрических

цепях напряжением до 380 В переменного тока частоты 50, 60 Гц, а также для оперативных

включений и отключений указанных цепей с частотой до 30 включений в час.

Структура условного обозначения автоматических выключателей AE20

Выключатели автоматические серии АЕ20-ХХХХХХХ-ХХХХХ

• АЕ20 - обозначение серии;
• X - обозначение номинального тока автоматического выключателя: 2 - 16 А; 3 - 25 А; 4 - 63 А; 5 - 100 А; 6 - 160 А;
• X - количество полюсов в комбинации с максимальными расцепителями тока:
  • 3 - трехполюсный, электромагнитный;
  • 4 - однополюсный, электромагнитный и тепловой;
  • 6 - трехполюсный, электромагнитный и тепловой;
  • 9 - трехполюсный, тепловой;
• X - исполнение автоматического выключателя:
  • М - модернизированное;
  • пусто - немодернизированное;
• X - исполнение по значению коммутационной способности:
  • П - с повышенной предельной и одноразовой предельной коммутационными способностями;
  • пусто - без дополнительного увеличения предельной и одноразовой предельной коммутационных способностей;
• X - наличие свободных контактов: 1 - без свободных контактов; 2 - 1p; 3 - 1 р; 4 - 1 p, 1 р;
• X - наличие дополнительных расцепителей:
  • 0 - без дополнительных расцепителей;
  • 2 - независимый расцепитель;
• X - температурная компенсация и регулирование номинального тока максимального теплового расцепителя:
  • Р - температурная компенсация и регулирование номинального тока тепловых расцепителей;
  • Н - регулирование номинального тока тепловых расцепителей без температурной компенсации;
  • Б - без регулирования номинального тока тепловых расцепителей и без температурной компенсации для распределительных пунктов (с уменьшенными габаритными размерами);
  • 0 - без регулирования номинального тока тепловых расцепителей и без температурной компенсации;
• XX - степень защиты: 00-IPOO; 20-IP20; 54-IP54;
• XX - климатическое исполнение и категория размещения: (У; Т) и (3); (У; Т; УХЛ) и (2);
• X - класс износостойкости автоматического выключателя: А - первый; Б - второй.


  Технические характеристики автоматического выключателя серии АE2033MM

  Габаритные размеры, мм	106х56х85(IP00)
  Защита от К.З. и перегрузок	есть
  Масса, кг, не более	0,45(IP20)
  Номинальное рабочее напряжение, ~В	380
  Номинальный ток A	0,3-50
  Общее количество циклов включений-отключений	40000
  Регулировка расцепителей	есть
  Степень защиты оболочки/зажимов	IP20/IP00 IP20/IP20
  Ток отсечки, In	12
  Число полюсов	3
