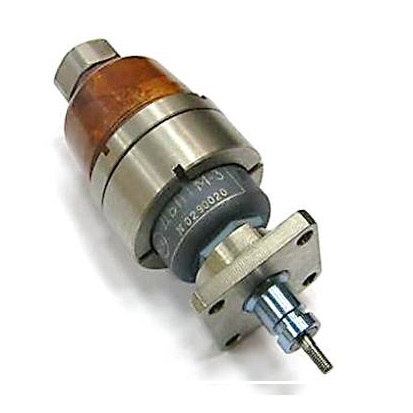

Датчики бесконтактные конечного положения термостойкие модернизированные ДБКПТМ двух и трехпозиционные предназначены для выдачи сигнала электрического тока в реле датчика положения при достижении конечных положений исполнительными органами арматуры и механизмов, кинематически связанных со штоками датчиков.
Технические характеристики.
|
Модификация датчика
|
Количество контролируемых положений
|
Рабочий ход штока, мм
|
Усилие перемещения штока, кгс, не более
|
Оконцевание штока
|
|
ДБКПТМ-2а
|
2
|
5±0,4
|
4,5
|
резьба М5
|
|
ДБКПТМ-2б
|
шарик ø4 мм
|
|
ДБКПТМ-3а
|
3
|
2,5±0,5 в каждую сторону от нейтрального положения
|
2,95
|
резьба М5
|
|
ДБКПТМ-3в
|
серьга
|
Основная допустимая погрешность - 3%.
Технический ресурс - не менее 15 тыс. ч при 30 тыс. циклов срабатывания.
Срок службы 12 лет со дня изготовления.
Температура окружающей среды от 0 до +180 °С.
Масса, не более 0,3 кг.
