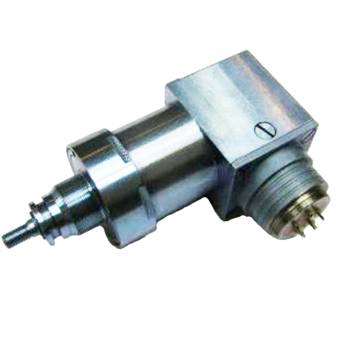

Сигнализаторы конечного положения контактные СКПК предназначены для коммутации электрических цепей при достижении исполнительными органами механизмов и арматуры одного из двух конечных положений.
Технические характеристики.
|
Модификация сигнализатора
|
Количество фиксируемых положений
|
Исходное положение штока
|
Рабочий ход, мм
|
Усилие вдоль оси штока, кГс
|
|
СКПК-2
|
2
|
выдвинутое
|
5±0,8
|
26
|
|
СКПК-3
|
3
|
нейтральное
|
2,5±0,4 в каждую сторону от нейтрали
|
18
|
Параметры коммутируемых электрических цепей.
|
Род тока
|
Напряжение
|
Мощность нагрузки
|
Ток
|
|
активная
|
Индуктивная с постоянной времени t£0,05 с
|
|
Постоянный
|
(27±4) В
|
до 20 Вт
|
до 20 Вт
|
-
|
|
Переменный с частотой 400 Гц
|
до 220 В
|
-
|
-
|
от 1,2 до 6 мА (активная нагрузка)
|
Сигнализаторы предназначены для работы в морской воде при изменении ее давления от 0 до 63,7 МПа (от 0 до 650 кгс/см2).
Температура окружающей среды:
- морская вода от 269 до 305 К (от -4 до +32 °С);
- воздух - от 233 до 323 К (от -40 до +50 °С) и в условиях обледенения.
Ресурс - 10 тыс.ч.
Количество переключений - 10 тыс.
Частота переключений в минуту - до 6.
Скорость перемещения штока - (0,1...10) мм/с
Срок службы - 10 лет.
Масса - не более 2,3 кг.
