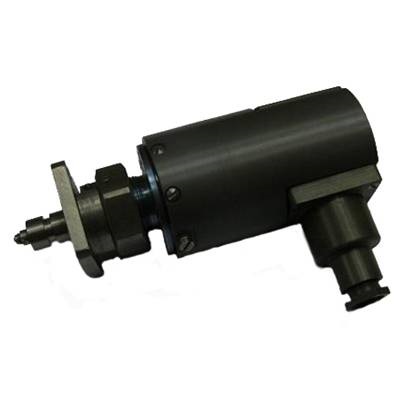

Сигнализаторы положения контактные модернизированные СПКМ предназначены для переключения внешних электрических цепей при достижении заданных положений исполнительными органами арматуры и механизмов, кинематически связанными со штоками сигнализаторов.
Технические характеристики.
|
Модификация сигнализатора
|
Количество контролируемых положений
|
Рабочий ход штока, мм
|
Усилие вдоль оси штока, Н (кГс), не более
|
Оконцевание штока
|
|
СПКМ-1
|
2
|
2±0,25
|
88,5 (9)
|
шарик ø4 мм
|
|
СПКМ-2
|
2
|
4±0,25
|
137 (14)
|
шарик ø4 мм
|
|
СПКМ-3а
|
3
|
2±0,25 в обе стороны от исходного положения
|
88,5 (9)
|
резьба М6-6g
|
|
СПКМ-3б,
СПКМ-3б1
|
3
|
то же
|
то же
|
свободно вращающаяся серьга
|
Параметры коммутируемых цепей:
- напряжение постоянного тока - от 3 до 30 В, ток до 2 А;
- ток частотой от 50 до 400 Гц напряжением 15-220 В до 1 А.
температура окружающей среды:
- воздуха от 0 до +50 °С;
- арматуры в месте контакта с сигнализатором до 60 °С.
Сигнализаторы нормально функционируют при пребывании в течение 4 часов в аварийном режиме в среде воздуха с температурой до +120 °С и давлением до 0,29 МПа (3 кгс/см2).
Назначенный ресурс - 20 тыс. циклов.
Частота переключений - до 12 циклов в минуту.
Срок службы - 17 лет с момента изготовления.
Масса - не более 1,15 кг.
