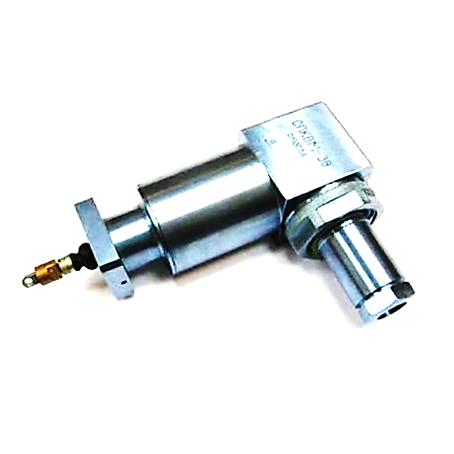

Сигнализаторы положения контактные в термостойком исполнении СПКТМ и в водогрязезащищенном исполнении СПКВМ предназначены для переключения внешних электрических цепей при достижении заданных положений исполнительными органами арматуры и механизмов, кинематически связанными со штоками сигнализаторов.
Технические характеристики.
|
Модификация сигнализатора
|
Количество контролируемых положений
|
Рабочий ход штока, мм
|
Усилие вдоль оси штока, Н (кГс)
|
Оконцевание штока
|
|
СПКВМ-1
|
2
|
5,5
|
98 (10)
|
шарик ø4 мм
|
|
СПКВМ-2
|
2
|
4±0,6
|
137 (14)
|
шарик ø4 мм
|
|
СПКВМ-3а
|
3
|
4±0,6
|
59 (6)
|
резьба М6-6g
|
|
СПКВМ-3в
|
3
|
4±0,6
|
59 (6)
|
свободно вращающаяся серьга
|
|
СПКТМ-3а
|
3
|
4±0,6
|
59 (6)
|
резьба М6-6g
|
|
СПКТМ-3в
|
3
|
4±0,6
|
59 (6)
|
свободно вращающаяся серьга
|
Параметры коммутируемых цепей:
- напряжение - от 3 до 36 В;
- ток частотой от 50 до 400 Гц:
для СПКТМ - от 0,001 до 0,25 А;
для СПКВМ - от 0,001 до 0,5 А.
Рабочий диапазон температур:
- окружающего воздуха:
от 0 до +65 °С (СПКТМ);
от 0 до +50 °С (СПКВМ).
- места установки на арматуре:
от 0 до +90 °С (СПКТМ);
от 0 до +65 °С (СПКВМ).
Сигнализаторы нормально функционируют после пребывания в аварийном режиме в среде воздуха с температурой до +120 °С и давлением до 0,29 МПа (3 кгс/см2), а сигнализаторы СПКТМ, кроме того, после пребывания в среде паровоздушной смеси с давлением до 0,98 МПа (10 кгс/см2) и температурой до +180 °С.
Назначенный ресурс - 20 тыс. циклов.
Частота переключений - до 12 циклов в минуту.
Срок службы - 17 лет с момента изготовления.
Масса:
СПКТМ - не более 1,15 кг;
СПКВМ - не более 1,7 кг.
