РД-2-ОМ5 - датчик-реле давления.
Датчик-реле давления РД2-ОМ5-02
Цена указана без НДС и действительна при оплате на ООО. При оплате на ИП возможна скидка до -30%.
РД-2-0М5-02 (0,1…+1,0 mpa).
Назначение:
Датчики-реле давления РД-ОМ5 и РД-ОМ5-А (в дальнейшем - приборы) являются комплектующими изделиями холодильных установок и предназначены для контроля, управления и регулирования давления газообразных и жидких сред, неагрессивных к стали (для РД-ОМ5-А), латуни (для РД-ОМ5) в холодильных установках, применяемых на судах, железнодорожном и автомобильном подвижных составах и в стационарных холодильных установках. Приборы РД-1-ОМ5-01.1 и РД-2-ОМ5-03.1 используются для тех же целей на крановых кондиционерах.
Контролируемые среды:
Хладоны, воздух, масла (аммиак - только для РД-ОМ5-А) и другие среды с вязкостью не более 0,8 Па.с.
В случае использования в качестве рабочей среды масла температура его застывания должна быть ниже температуры окружающего воздуха не менее чем на 15°С.
Условия эксплуатации:
- в интервале контролируемых температур и температур окружающего воздуха для РД-ОМ5 от минус 50 до плюс 65 °С , для РД-ОМ5-А - от минус 30 до плюс 65°С, для РД-1-ОМ5-01.1 и РД-2-ОМ5-03.1 - от минус 50 до плюс 85°С и относительной влажности до 80%;
- при повышенной относительной влажности (95±3)% при температуре (40±2)°С;
- при воздействии соляного (морского) тумана;
- в условиях наклонов до 45° от вертикали в любом направлении;
- при воздействии вибрации:
- В диапазоне частот от 5 до 63 Гц с ускорением 10 м/с2;
- В диапазоне частот от 50 до 150 Гц с ускорением 15 м/с2;
- -при частоте 40 Гц с ускорением 35м/с2 ;
- -при частоте 15 Гц с ускорением 30м/с2;
- при воздействии ударных сотрясений с ускорением 50м/с2 , и частотой от 40 до 80 ударов в мин.;
- при воздействии одиночных ударов с ускорением 100м/с2;
- после воздействия вибраций в диапазоне частот от 5 до 63Гц с ускорением 15м/с2;
- после воздействия ударных сотрясений с ускорением 70 и частотой от 40 до 80 ударов в мин.;
- после воздействия максимального допускаемого давления контролируемой среды, указанного в Таблице.
Примечание: Приборы удовлетворяют тропическим условиям эксплуатации.
Технические характеристики:
Зона нечувствительности приборов РД-1-ОМ5 и РД-1-ОМ5-А направлена в сторону повышения (относительно уставки) давления контролируемой среды, а приборов РД-2-ОМ5 и РД-2-ОМ5-А - в сторону понижения.
Приборы имеют шкалы уставок с числовыми отметками. Шкала уставок показывает давление контролируемой среды, при котором происходит срабатывание контактов прибора.
В РД-1-ОМ5 и РД-1-ОМ5-А при понижении давления до значения уставки контакты 1-2 размыкаются ( 1-3 замыкаются); при повышении давления на величину зоны нечувствительности контакты 1-2 замыкаются (1-3 размыкаются).
В РД-2-ОМ5 и РД-2-ОМ5-А при повышении давления до значения уставки контакты 1-3 размыкаются ( 1-2 замыкаются); при понижении давления на величину зоны нечувствительности контакты 1-3 замыкаются (1-2 размыкаются).
Приборы РД-1-ОМ5 и РД-1-ОМ5-А имеют информационные шкалы зоны нечувствительности с отметками максимального и минимального значений.
Значения пределов уставок, зоны нечувствительности, основной погрешности и разброса срабатываний указаны в таблице.
Приборы имеют пылезащищенное и водозащищенное исполнение.
Масса прибора без панели переходной не более 1,2 кг; с панелью переходной - не более 1,35кг.
Маркировка прибора
|
Пределы срабатывания, МПа, (кгс/см2), не более
|
Зона нечувствительности
|
Основная погрешность МПа, (кгс/см2), не более
|
Разброс срабатываний, МПа, (кгс/см2)
|
Максимальное допускаемое давление МПа (кгс/см2)
|
Минимальное значение, МПа, (кгс/см2), не более
|
Максимальное значение, МПа, (кгс/см2), не менее
|
РД-1-ОМ5-01
|
-0,03(0,3)…+0,4(4,0)
|
0,04(0,4)
|
0,25(2,5)
|
±0,016 (0,16)
|
0,005 (0,05)
|
2,2 (22)
|
РД-2-ОМ5-01
|
0,04(0,4) нерегулируемая
|
----
|
РД-1-ОМ5-01А
|
- 0,07(0,7) …+0,4(4,0)
|
0,04(0,4)
|
0,25(2,5)
|
±0,02 (0,2)
|
0,005 (0,05)
|
2,2 (22)
|
РД-2-ОМ5-01А
|
0,04(0,4) нерегулируемая
|
----
|
РД-1-ОМ5-02
|
0,1(1,0)…1,0(10,0)
|
0,1(1,0)
|
0,6(6,0)
|
±0,025 (0,25)
|
0,01 (0,1)
|
2,5 (25)
|
РД-2-ОМ5-02
|
0,1(1,0) нерегулируемая
|
----
|

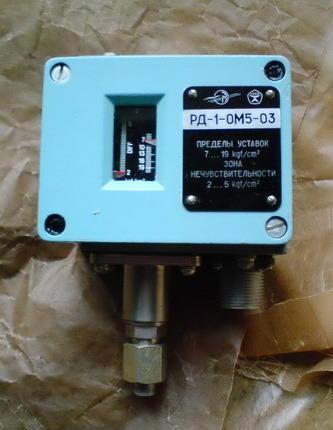

РД-1-ОМ5-03
|
0,7(7,0)…1,9(19,0)
|
0,2(2,0)
|
----
|
±0,05 (0,5)
|
0,02 (0,2)
|
2,5 (25)
|
РД-2-ОМ5-03
|
0,15...0,25 (1,5...2,5) нерегулируемая
|
----
|
РД-1-ОМ5-04
|
- 0,09(0,9)…+0,25(2,5)
|
0,04(0,4)
|
0,1(1,0)
|
±0,01 (0,1)
|
0,005 (0,05)
|
2,2 (22)
|
РД-1-ОМ5-05
|
1,0(10,0)…3,0(30,0)
|
0,3(3,0)
|
0,6(6,0)
|
±0,05 (0,5)
|
±0,02 (0,2)
|
3,4 (34)
|
РД-2-ОМ5-05
|
0,3(3,0) нерегулируемая
|
----
|
РД-1-ОМ5-05А
|
0,3(3,0)
|
0,6(6,0)
|
РД-2-ОМ5-05А
|
0,3(3,0) нерегулируемая
|
----
|
РД-1-ОМ5-06
|
2,0(20,0)…6,0(60,0)
|
0,5(5,0)
|
2,0(20,0)
|
±0,16 (1,6)
|
0,05 (0,5)
|
8,5 (85)
|
