Передаточное отношение - 1/39,06;
Частота - 50Гц±1Гц;
Ток, потребляемый обмоткой возбуждения на холостом ходу - не более 0,11А;
Ток, потребляемый обмоткой управления прибора на холостом ходу - не более 0,06А;
Напряжение трогания на обмотке управления - не более 10В;
Самоход прибора - не более одного оборота выходного вала;
Пусковой момент на выходном валу редуктора - не менее 0,392Н∙м;
Частота и направление вращения выходного вала редуктора на холостом ходу - не менее 30 об/мин , по часовой стрелке;
Режим работы - продолжительный.

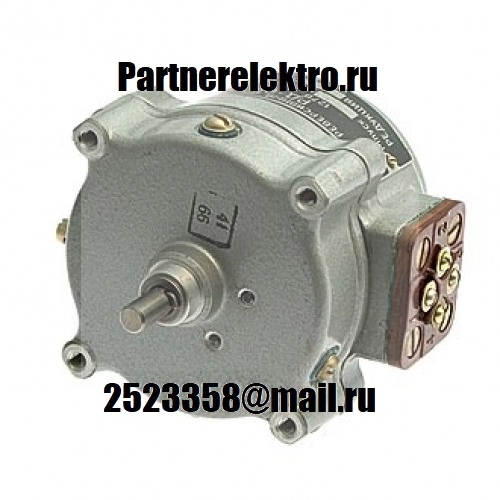

Технические характеристики электродвигателя РД-09
| Номинальное напряжение питания, В |
127, 220 |
| Частота питающего напряжения, Гц |
50 |
| Номинальная полезная мощность на валу ротора, Вт |
1 |
| Частота вращения выходного вала редуктора, об/мин |
1,75; 2,5; 4,4; 8,7; 15,5; 30; 76; 185 |
Пусковой момент на выходном валу редуктора
(в зависимости от редукции), Н*м |
0,063; 0,156; 0,392; 0,754; 1,27 |
Ток, потребляемый обмоткой управления
на холостом ходу, А, не более |
0,06; 0,35; 0,7 |
| Напряжение трогания на обмотке управления, В, не более |
10; 1,5; 0,8 |
| Режим работы |
продолжительный |
| Климатическое исполнение |
УХЛ категории 4 по ГОСТ 15150-69 |
| Габариты, мм |
96x103x101 |
Габаритные размеры электродвигателя РД-09
